产品详情

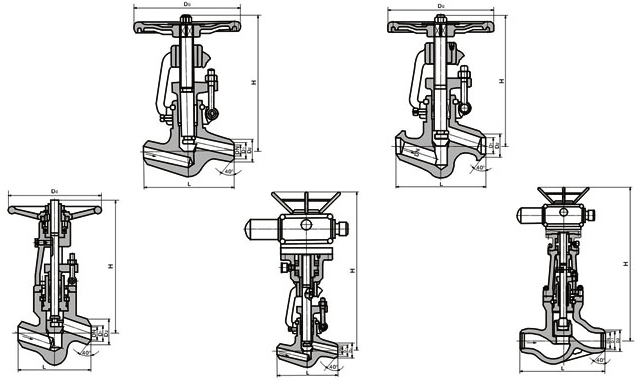

结构图
执行标准 产品规范 | 设计规范 | 结构长度 | 连接法兰 | 试验与检验 | 压力-温度 | 产品标识 | 供货规范 | JB/T 3595/E101 | E101 | 78DG | E101 | JB/T 3595 | GB/T 12220 | E101 | 性能规范 产品型号 | 公称压力Lb(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度 | 适用介质 | 壳体强度 | 密封 | P54 | P55 | P57 | J61HY-100 | 10 | 15 | 11 | / | / | / | ≤450 | 水、蒸汽、油品 | J61HY-200 | 20 | 30 | 22 | / | / | / | J61HY-250 | 25 | 38 | 28 | / | / | / | J61HY-320 | 32 | 48 | 36 | / | / | / | J61Y-P54/100V | / | 30 | 22 | 10 | / | / | ≤540 | 蒸汽 | J61Y-P54/140V | / | 38 | 28 | 14 | / | / | J61Y-P54/170V | / | 48 | 36 | 17 | / | / | J61Y-P55/100V | / | 38 | 28 | / | 10 | / | ≤555 | J61Y-P55/140V | / | 48 | 36 | / | 14 | / | J61Y-P55/170V | / | 53 | 39 | / | 17 | / | J61Y-P57/100V | / | 48 | 36 | / | / | 10 | ≤570 | J61Y-P57/140V | / | 55 | 40 | / | / | 14 | J61Y-P57/170V | / | 60 | 44 | / | / | 17 | 主要零件材料 | 零件名称 | 零部件材料 | 阀体 | WCB | WC6 | WC9 | 阀盖 | 25 | 12Cr1Mo1VA | 阀板 | 25 | 20Cr1Mo1VA | 20Cr1Mo1VA | 阀杆 | 1Cr17Ni2 | 20Cr1Mo1VA | 阀座 | 25 | 12Cr1Mo1VA | 密封副 | STL+STL | STL+STL | STL+STL | 填料 | 柔性石墨 | 垫片 | S软钢、柔性石墨 | S软钢 | F软钢 | 适用温度 | -29-425度 | -29-540度 | 适用介质 | 水、油品、蒸汽 | 蒸汽、油品 |
主要外形尺寸和连接尺寸
公称通经DN | 主要外形尺寸和连接尺寸(mm) | WT(kg) | L | D1 | D2 | H | J61H-200 J61Y-200 J961H-200 J961Y-200 | 20 | 170 | 22 | 42 | 480 | 38 | 25 | 170 | 27 | 42 | 520 | 41 | 32 | 200 | 34 | 52 | 728 | 58 | 50 | 350 | 53 | 76 | 728 | 89 | 80 | 500 | 86 | 108 | 798 | 135 | 100 | 600 | 107 | 161 | 890 | 190 | J61Y-250 J61Y-320 J961Y-250 J961Y-320 | 20 | 150 | 25 | 40 | 576 | 47 | 25 | 170 | 27 | 42 | 585 | 49 | 32 | 180 | 32 | 55 | 606 | 52 | 50 | 250 | 50 | 83 | 722 | 73 | 80 | 470 | 80 | 105 | 895 | 225 | 100 | 600 | 100 | 142 | 1179 | 296 | J61Y-P54100V J61Y-P54140V J961Y-P55100V J961Y-P55140V | 20 | 170 | 22 | 42 | 480 | 38 | 25 | 170 | 27 | 42 | 520 | 41 | 32 | 200 | 34 | 52 | 728 | 58 | 50 | 350 | 53 | 76 | 728 | 89 | 80 | 500 | 86 | 108 | 798 | 135 | 100 | 600 | 107 | 161 | 890 | 190 | J61Y-P54170V J61Y-P54195V J961Y-P55170V J961Y-P55195V | 20 | 150 | 25 | 40 | 576 | 47 | 25 | 170 | 27 | 42 | 585 | 49 | 32 | 180 | 32 | 55 | 606 | 52 | 50 | 250 | 50 | 83 | 722 | 73 | 80 | 470 | 80 | 105 | 895 | 225 | 100 | 600 | 100 | 142 | 1179 | 296 | 电站截止阀主要设计规范 设计与制造 GB/T12234 ASMEB16.34
结构长度 JB/T3595
接口连接尺寸 JB/T3595 GB/T12224
检验与试验 JB/T3595 MSS SP61 压力与温度基准 JB/T3595 ANSI B16.34电站截止阀结构优势 1.采用压力自紧式密封，阀体支管两端为焊接连接。
2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。
|
