产品详情
产品介绍 400X流量控制阀是一种采用高精度先导式方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管道中，保持预定流量不变，将过大流量限制在一个预定直，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。该阀一改常规节流阀使用孔板或纯机械地减小流域面积的理，利用相关导阀，最大限度地减少能力在节流过程中的损失。如遇紧急情况400X流量控制阀可以截止流量，避免损失。控制灵免度高，安全可靠，调试简便，使用寿命长。 特点和用途 400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。 工作原理 当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。 维护说明 水力控制阀是一种利用水自润式阀体，无须另加机油润滑，如遇到主阀内部零件损坏时，按下列指示进行拆卸。（注：主阀内般易损耗品为膜片及密封垫，其它内部金属甚少损坏）。 1. 先将主阀前后端闸阀关闭
2. 将主阀盖上的配管接头螺丝松开，阀内压力泄掉
3. 将所有螺丝取下，包括控制管路中的必要铜管和螺帽
4. 取下盖和弹簧
5. 将轴芯、膜片（活塞）等取下，切勿损伤膜片
6. 将以下各项东西取出后检查膜片及密封垫是否损坏，如无损坏请勿再分解其内部零件
7. 如发现膜片或密封垫有损坏，请将轴芯上的螺帽松脱，逐件分解膜片或密封垫，出取出后重新换上新的膜片或密封垫
8. 详细检视主阀内部阀座、轴芯等是否有损坏，若有其它杂物在主闪内部将其清理出
9. 依反向顺序将更换后的零件组合，装好主阀，注意阀门不能有卡阻现象
10. 请参考安装操作注意事项重新使用。 主要技术参数 | 公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 出口可调压力(MPa) | 压力特性
△P2P1 | 流量特性

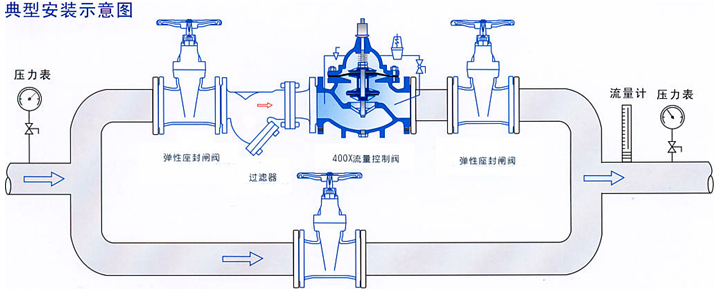

△P2P1 | 适用介质 | 介质温度(℃) | | 1.0 | 1.5 | 1.1 | 0.09-0.8 | P2×8% | P2×15% | 水 | 0-80 | | 1.6 | 2.4 | 1.76 | 0.10-1.2 | P2×10% | P2×20% | | 2.5 | 3.75 | 2.75 | 0.15-1.6 | P2×12% | P2×25% | 主要零件材料 | 零件名称 | 零件材料 | | 阀体 阀盖 | WCB | | 阀座 阀盘 | 铜合金 | | 密封圈 O型圈 | 丁腈橡胶 | | 阀杆 | 2Cr13 | | 弹簧 | 50CrVA | | 针型阀 | 铜合金 | | 球阀 | 铜合金 | | 浮球阀 | 铜合金 | | 微型过滤器 | 不锈钢 | 部件列表 1、球阀2、导阀3、流量调节阀4、主阀5、压力表6、针阀
主要外形连接尺寸 | 公称通径 | 尺寸(mm) | | DN(mm) | L | F1 | F | H1 | H | | 20 | 150 | 136 | 292 | 247 | 342 | | 25 | 160 | 136 | 292 | 247 | 342 | | 32 | 180 | 136 | 292 | 247 | 342 | | 40 | 200 | 155 | 330 | 278 | 395 | | 50 | 203 | 155 | 330 | 278 | 395 | | 65 | 216 | 165 | 350 | 298 | 405 | | 80 | 241 | 175 | 365 | 313 | 430 | | 100 | 270 | 195 | 410 | 350 | 510 | | 125 | 300 | 220 | 455 | 365 | 560 | | 150 | 330 | 230 | 475 | 420 | 585 | | 200 | 400 | 255 | 530 | 450 | 675 | | 250 | 480 | 300 | 623 | 470 | 730 | | 300 | 550 | 340 | 700 | 490 | 760 | | 350 | 622 | 415 | 840 | 526 | 840 | | 400 | 685 | 430 | 880 | 570 | 910 | | 450 | 750 | 430 | 880 | 570 | 910 | |
