产品详情
产品用途 H61H、H61Y型800(Lb)承插焊锻钢止回阀有三种体盖连接设计形式。第一种是螺栓式阀盖：按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
执行标准 设计与制造：MSSP-118，ASMEB16.34
检验与测试：API598

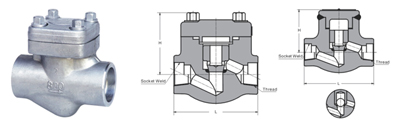

标记：MSS-SP-25 性能参数 | 型号 | H61H | H61Y | | 适用温度（℃） | ≤425 | | 适用介质 | 水、蒸汽、油品 | | 材料 | 阀体、阀盖 | 碳素钢 | | 阀瓣 | 铬不锈钢 | | 密封面 | 铬不锈钢或碳钢对焊铁基合金 | | 垫片 | 柔性石墨 | 主要外形和连接尺寸 | 公称通径DN | 尺寸 (mm) | 重量 (kg) | | mm | in | L | l | D | D1 | H | | 15 | 1/2 | 80 | 10 | 34 | 21.8 | 47.5 | 1.25 | | 20 | 3/4 | 90 | 13 | 40 | 27.1 | 52.5 | 1.6 | | 25 | 1 | 100 | 13 | 50 | 33.8 | 62.5 | 2.4 | | 32 | 1 1/4 | 120 | 13 | 58 | 42.6 | 78 | 3.75 | | 40 | 1 1/4 | 140 | 13 | 66 | 48.7 | 92 | 5.5 | | 50 | 2 | | | | | | | 结构图片
|
