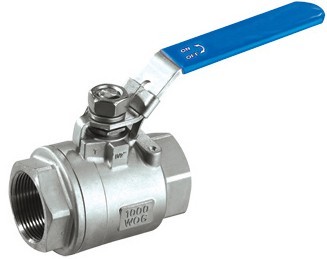

螺纹球阀

下一条:Q341F不锈钢涡轮法兰球阀 上一条:硬密封浮动球阀


产品简介
产品详情

产品特点

    Q11F、Q21F螺纹球阀适用于PN1.0~4.0MPa工作温度-29℃~180℃(密封圈为聚四氟乙烯)或-29℃~300℃(密封圈为对位聚苯)的各种管道上,用于切断或接通管路中的介质。同时本公司还可根据用户的实际工况和特殊要求进行设计和制造阀门。选用不同的材料,可适用于水,蒸汽、油品,硝酸,醋酸等介质。

产品用途

1、螺纹球阀根据阀体的结构可分为一片式,两片式和三片式;
2、阀体,阀盖采用先进的硅溶浇铸工艺,结构合理,外形美观;
3、阀座采用弹性密封结构,密封可靠,启闭力矩轻;
4、阀杆采用下装式结构,可防止阀杆吹出;
5、可设置90°开关限位机构,并根据用户需要,可加装带锁装置,防止误操作;
6、阀门顶部设有IS05211标准的连接尺寸,拿开手柄,可接气动或电动装置。

执行标准

设计规范: GB/T 1224 API 6D
螺纹连接: GB/T 7073 ASME B1.20.1 DIN 2999 ISO7/1
试验与检验:GB/T 13927 API 598 API 6D

性能参数

基本型号Q11FQ21F
工作压力(MPa)1.6~6.4/Calss150-Calss400
口径(mm)DN15-DN100  1/2″-4″
适用介质水、油、气、醋酸类、硝酸类等其他介质
可选材料阀体 WCB CF8 CF8M 铬钼钢 低温钢 镍合金 Monel Duplex Steel
球体 WCB CF8 CF8M 铬钼钢 低温钢 镍合金 Monel Duplex Steel
阀杆

2Cr13 F304 F316铬钼钢 低温钢 镍合金 Monel

密封面PTFE RPTFE PEEK
填料柔性石墨 PTFE

声明:本文中所有文字、数据、图片均只适用于参考,性能参数、结构尺寸参数、价格等详情,请联系我们!
