Q11F 型 PN16~PN63 二片式内螺纹球阀适用于 PN1.0～4.0MPa，工作温度 -29～180℃（密封圈为增强聚四氟乙烯）或 -29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。 主要零件材料 适用
介质 | 型号 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 | | 水、蒸汽、油 | Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C | A105、45 | 1Cr18/1Cr18Ni9Ti | 不
锈
钢
SS304 | 聚四氟乙烯
PTFE增强
聚四氟乙烯
VUILUKPTFE
对位聚苯PPL | 聚四氟乙烯PTFE对位聚苯PPL | | 硝酸类 | Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P | SS304/1Cr18Ni19Ti | SS304/1Cr18Ni9Ti | | 醋酸类 | Q11F-16R、Q11F-25R

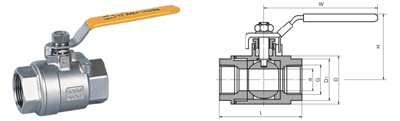

Q11F-40R、Q11F-64R | SS316/Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti | 主要外形和连接尺寸 | 公称通径 | 管螺纹 | 尺寸（mm） | 重量WT（g） | | d | L | W | H | E | D | D | | 6 | 1/4″ | 8 | 60 | 110 | 56 | 11.5 | 30 | 320 | | 10 | 3/8″ | 18 | 60 | 110 | 58 | 11.5 | 31 | 320 | | 15 | 1/2″ | 10.5 | 60 | 110 | 58 | 14 | 32 | 350 | | 20 | 3/4″ | 13 | 67.5 | 110 | 62 | 15 | 38 | 430 | | 25 | 1″ | 17 | 73 | 110 | 68 | 15 | 45 | 570 | | 32 | 1 1/4″ | 22 | 90 | 150 | 75 | 18 | 53.4 | 1000 | | 40 | 1 1/2″ | 25 | 97.5 | 150 | 83 | 19 | 63 | 1550 | | 50 | 2″ | 32 | 112 | 150 | 90 | 19 | 73 | 2170 | | 65 | 2 1/2″ | 40 | 132 | 180 | 95 | 21 | 92 | 3625 | | 80 | 3″ | 50 | 156 | 220 | 100 | 27 | 109 | 5800 | | 100 | 4″ | 65 | 196 | 250 | 115 | 29 | 138 | 7200 | 结构图片
|
