Q41F 型 PN16~PN63 浮动软密封球阀

下一条:BQ41F 型 PN16、PN20、PN25 保温夹套式球阀 上一条:Q341F不锈钢涡轮法兰球阀


产品简介
产品详情

产品用途

    Q41F 型 PN16~PN63 浮动软密封球阀用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

产品特点

1、在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过
2、球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装

性能参数

型号 Q41F-16C
Q41F-25C
Q41F-16P
Q41F-25P
工作压力(MPa) 1.6~2.5
适用温度(℃) ≤180
适用介质 水、蒸汽、油品 弱腐蚀性介质
材料 阀体、阀盖 碳素钢铸钢 铬镍系不锈钢
球体、阀杆 铬/铬镍/铬镍钼系不锈钢 铬镍系不锈钢
密封圈 柔性石墨垫圈/316+柔性石墨垫圈
填料 聚四氟乙烯

PN1.6MPa 主要连接尺寸及重量

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(Kg) 2.5 3 5 6 7 10 15 19 33 58 93 160

PN2.5MPa 主要连接尺寸及重量

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg) 2.5 3 5 6 7.5 10 15 20 33 60 93 175

PN4.0MPa 主要连接尺寸及重量

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg) 3 4 5 7 9 12 18 28 46 75 106 190

PN6.4MPa 主要连接尺寸及重量

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(Kg) 6.5 7 8 12 14 18 28 40 65 98 140 250

PN10MPa 主要连接尺寸及重量

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(Kg) 6.5 7 10 15 18 25 32 46 75

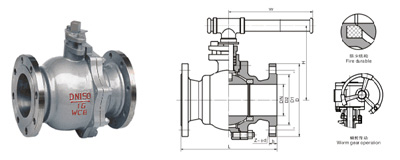

结构图片
